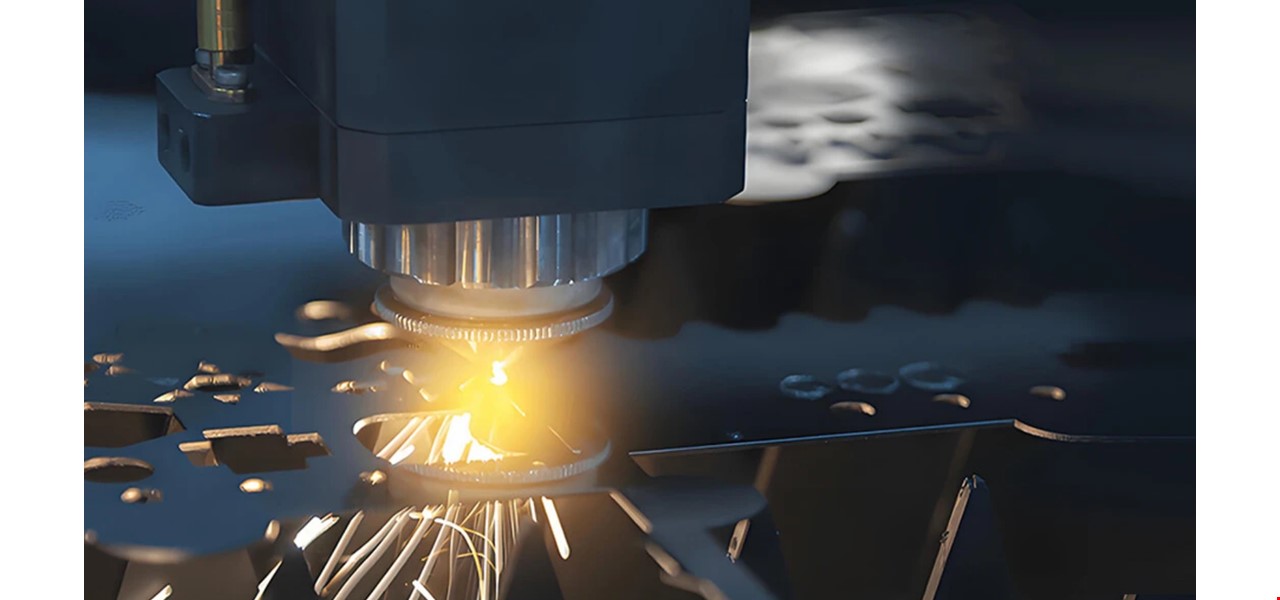

CNC Lazer Kesim Makinesi

Çalışma Prensibi ve Temel Bileşenler

Fiber lazer kesim makineleri, malzemeyi kesmek için yüksek enerji yoğunluklu bir lazer ışını kullanır. İşlem, bir dizi koordineli adımdan oluşur:

· Lazer Üretimi: Lazer kaynağının içindeki özel optik fiberler, lazer diyotlarından gelen enerji ile pompalanır. Bu, fiber içinde tutarlı bir lazer ışınının oluşmasını ve yükseltilmesini sağlar.
· Işın İletimi: Üretilen lazer ışını, ayna sistemlerine ihtiyaç duyulmadan doğrudan fiber optik kablolar aracılığıyla kesme kafasına iletilir. Bu, sistemi daha güvenilir ve düşük bakım gereksinimli kılar.
· Işın Odaklama: Kesme kafasına ulaşan lazer ışını, buradaki mercekler yardımıyla malzeme yüzeyi üzerinde çok küçük bir noktaya (yaklaşık 0.1 mm) odaklanır. Bu, malzemeyi eritmek veya buharlaştırmak için yeterli yüksek güç yoğunluğu sağlar.
· Malzeme Etkileşimi: Odaklanmış lazer ışını, malzemenin lokal olarak erimesine, buharlaşmasına veya yanmasına neden olarak ayırma işlemini gerçekleştirir.
· Yardımcı Gaz Uygulaması: Kesme bölgesine, kesim kalitesini artırmak için bir yardımcı gaz (azot, oksijen veya basınçlı hava) püskürtülür. Bu gaz, erimiş malzemeyi kesim hatlarından uzaklaştırır, kesim kenarının oksitlenmesini önler ve kesme kafasını soğutur.
· Hareket Kontrolü: Kesme kafasının veya malzemenin hareketi, yüksek hassasiyet için CNC (Bilgisayarlı Sayısal Kontrol) sistemi tarafından kontrol edilen servo motorlar ve lineer kılavuzlar ile sağlanır.

Bir fiber lazer kesim makinesi temel olarak şu dört ana bileşenden oluşur:

1. Fiber Lazer Jeneratörü: Makinenin kalbidir, lazer ışınını üretir.
2. Kesme Kafası: Lazer ışınını odaklayan ve yardımcı gazı yönlendiren kısımdır.
3. Çalışma Masası (Tabla): Kesilecek malzemeyi taşır.
4. Kontrol Sistemi: Makine hareketlerini ve lazer parametrelerini yöneten CNC ünitesidir.

Teknik Özellikler ve Kesim Kapasiteleri

Fiber lazer kesim makinelerinin performansı, lazer gücü, kesim alanı boyutu ve hassas hareket sistemleri gibi teknik özelliklere bağlıdır.

Aşağıdaki tablo, farklı lazer güçlerine sahip makinelerin çeşitli malzemelerde kesebileceği yaklaşık maksimum kalınlıkları (mm cinsinden) göstermektedir:

Lazer Gücü (W) Karbon Çelik    Paslanmaz Çelik  Alüminyum Bakır Pirinç
1000 W     8-10 mm                    3-4 mm 2-3 mm 2-3 mm 2 mm
2000 W     14-15 mm                  5-6 mm 4-5 mm 4 mm 4-5 mm
3000 W     15-16 mm                  7-8 mm 5.5-6.5 mm 5 mm 6 mm
4000 W     19-20 mm                  9-10 mm 7-8 mm 6 mm 7 mm
6000 W     25-26 mm                 13-14 mm 10-11 mm 10 mm 9 mm

· Kesim Alanı (Tabla Boyutu): En yaygın standart kesim boyutu 1500x3000 mm'dir. Bu boyut, makinenin tek seferde işleyebileceği maksimum malzeme ebatını belirler.
· Hareket Sistemi ve Hassasiyet: Yüksek hassasiyet gerektiren makinelerde kremayer ve dişli tahrik sistemi ile servo motorlar kullanılır. Bu sistem, konumlandırma hassasiyetinin 0.05 mm gibi yüksek seviyelere ulaşmasını sağlar.

Makine Seçiminde Dikkat Edilmesi Gerekenler

Doğru fiber lazer kesim makinesini seçmek için aşağıdaki faktörleri göz önünde bulundurmanız önerilir:

· Lazer Gücü ve Kesim Kalınlığı: Kesmeyi planladığınız malzeme cinsi ve maksimum kalınlık, ihtiyacınız olan lazer gücünü doğrudan belirler. Yukarıdaki tablo bu konuda size rehberlik edebilir.
· Kesim Hızı: Yüksek güç genellikle daha yüksek kesim hızı sağlar, bu da özellikle seri üretim yapan işletmeler için verimliliği doğrudan etkiler.
